最近经常有同学询问有没有可以支持±36V输出的运算放大器，实际上市面上常见的运算放大器的最大耐压以36V为主，有部分厂商会有50V、80V的器件，但往往都非常昂贵，对于实际注重成本的应用来讲非常不友好。
今天就来介绍两种比较典型的使用通用的36V运算放大器扩压到正负30V输出的电路。

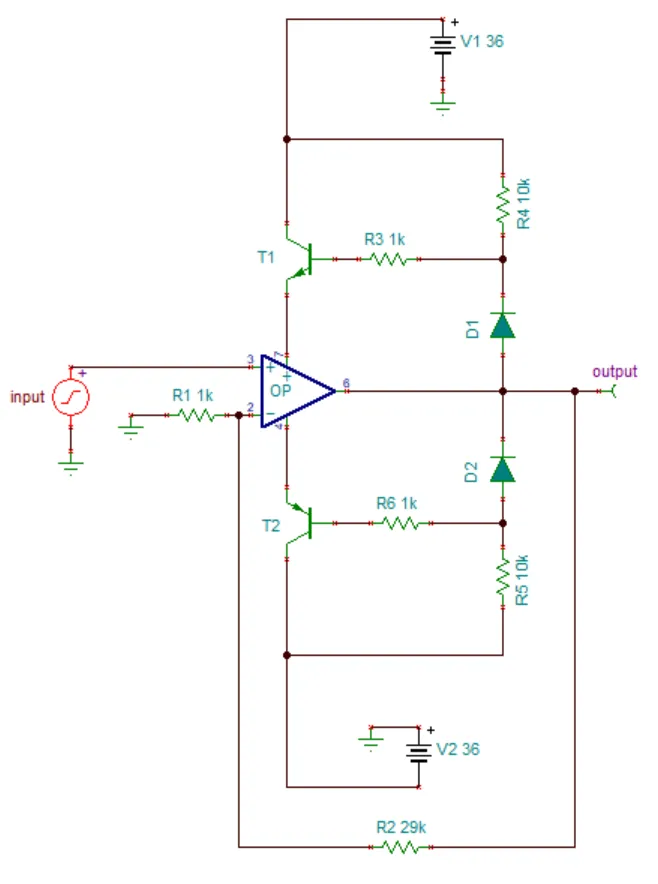

1. 基于单运放使用PNP、NPN管实现扩压
如上图所示，该电路是一个对输入信号进行30倍同相比例放大的电路，可以看到利用T1和T2管来承担超出运算放大器36V耐压以外的电压，下面初步进行仿真：

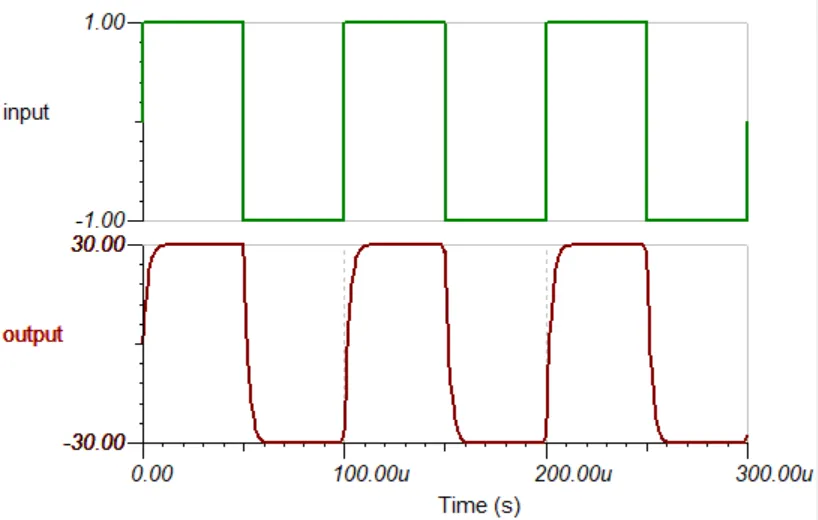

输入信号10kHz的方波，幅值±1V进行30倍放大得到：

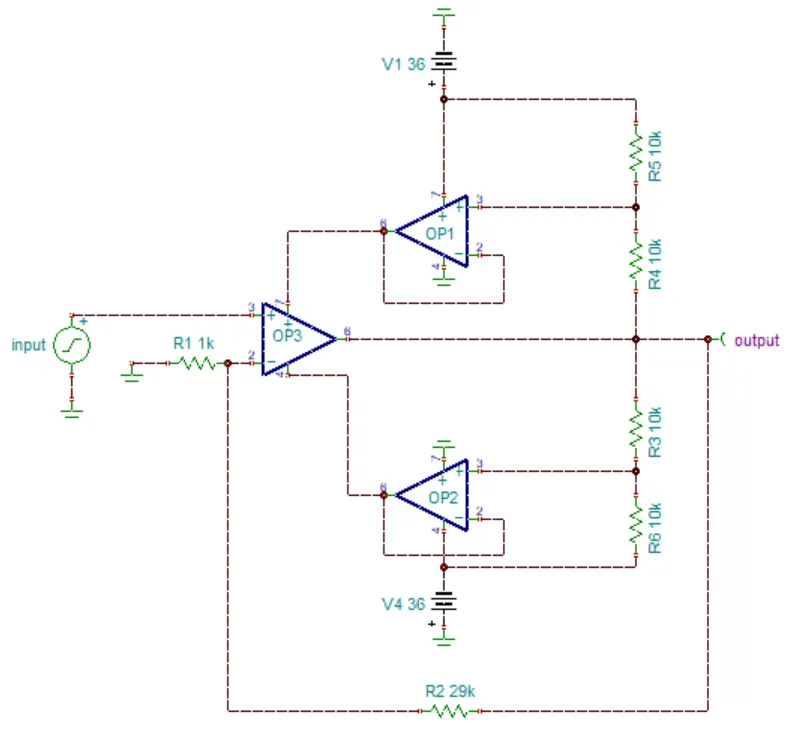

2. 基于三运算放大器实现扩压
如上图所示，该电路是一个对输入信号进行30倍同相比例放大的电路，可以看到利用OP1和OP2管来动态调节实际在OP3的正负电源，下面初步进行仿真：

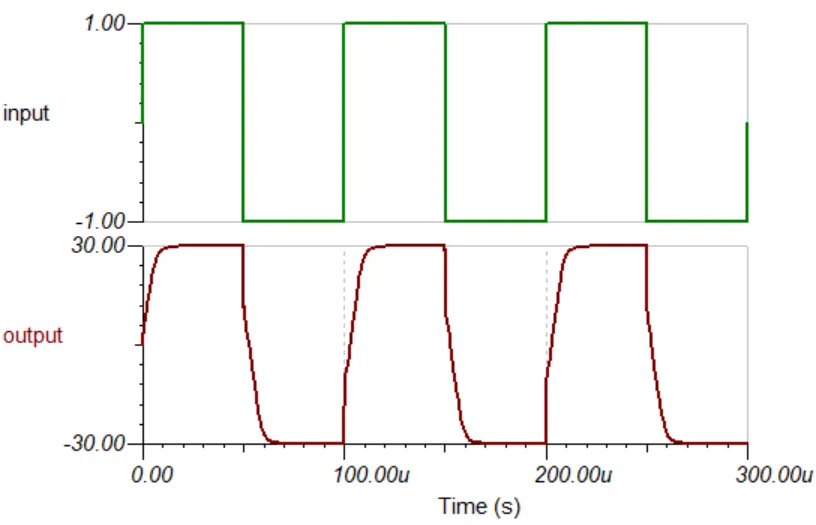

输入信号10kHz的方波，幅值±1V进行30倍放大得到：
